Расчет размерных цепей

прямая задача

Прямая задача - задача, при которой заданы параметры замыкающего звена (номинальное значение, допустимые отклонения и т.д.) и требуется определить параметры составляющих звеньев.

Пример размерной цепи для прямой задачи:

Положение замыкающего звена

Введите исходные данные

Необходимо ввести номинальное значение размера
По умолчанию допуски на увеличивающие звенья назначаются в «+», а на уменьшающие звенья в «-».


Но для некоторых размерных цепей необходим другой способ назначения допусков. На охватывающие размеры допуски назначается в «+», на охватываемые размеры «-», на все остальные размеры «±»."

Дополнительные параметры

AΔ=0
Необходимо ввести значения отклонений
Метод полной взаимозаменяемости (метод max/min) - метод, при котором требуемая точность замыкающего звена размерной цепи достигается во всех случаях ее реализации путем включения составляющих звеньев без выбора, подбора или изменения их значений.

Способ назначения допусков влияет на распределение величины допуска замыкающего звена по допускам составляющих звеньев.

Способ равных квалитетов - способ приемлем при значительно отличающихся друг от друга размерах составляющих звеньев размерной цепи.

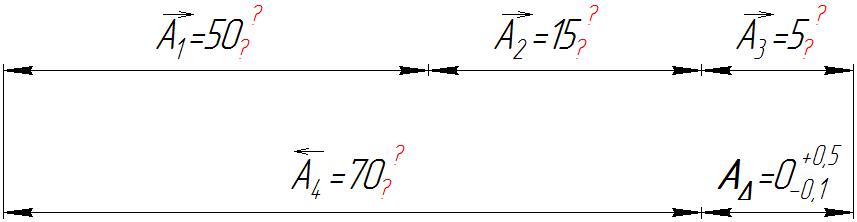

Пример размерной цепи подходящей для способа равных квалитетов

Способ равных допусков - способ применим в том случае, когда составляющие размеры являются величинами примерно одного порядка.

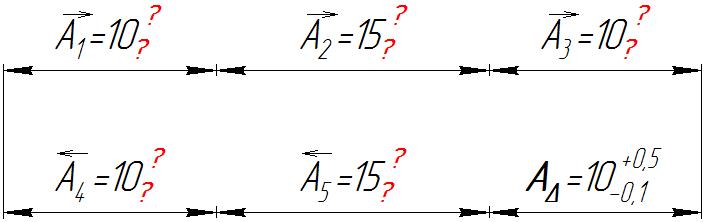

Пример размерной цепи подходящей для способа равных допусков

Компенсирующее звено - звено предназначено для согласования отклонений замыкающего и составляющих звеньев размерной цепи.
